煤炭顎式破碎機簡介
煤炭是為一種固體可燃性礦物。我國目前的煤礦主要是礦井下開采，但由于破碎機器過于大型的原因，對煤炭的破碎處理過程中機器的搬運非常不方便。紅星機器考慮到這個問題，經過研究改進，推出的煤炭顎式破碎機可以拆分后進行零部件的搬運，在礦井下組裝，很大地減少了運輸安裝的費用。該煤炭顎式破碎機充分發揮出強勁的動力，破碎比大，生產能力高，適合目前的煤礦開采與破碎加工。
煤炭破碎前后對比
產品展示

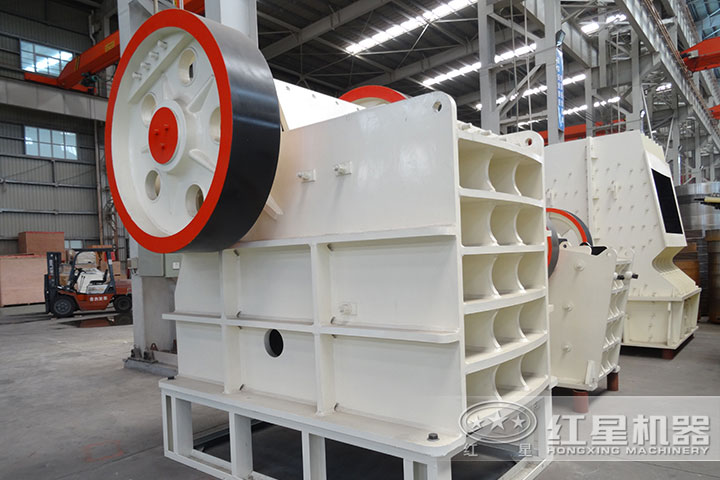

煤炭顎式破碎機 破碎力大、運行穩定

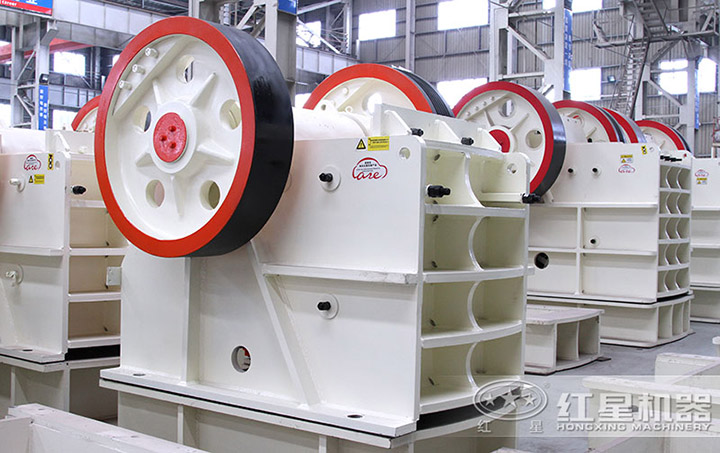

煤炭顎式破碎機車間展示
性能優勢
1.煤炭顎式破碎機的破碎腔較深，并且沒有死區，提高了進料能力與產量。
2.煤炭顎式破碎機的排料口調節范圍大，它的排料口的設置與眾不同，在不同的破碎過程中都不用加減墊片，只需要通過調整機械便可完成排料口范圍的調節，操作簡易快捷。當然，也可通過增加或減少墊片層的數量，改變排料口的大小。
3.煤炭顎式破碎機采用液壓保險裝置，即可靠安全，又易于排除故障型破碎，一般都采用鑄有巴氏合金的滑動軸承，能承受較大沖擊載荷，又比較耐磨。
4.煤炭顎式破碎機工作可靠、性能穩定。在其使用過程中，噪音較小，并且安裝的減震裝置可以有效地避免機器在使用過程中的強烈震動，使機器運行更加平穩。
煤炭顎式破碎機作業現場
工作原理
煤炭顎式破碎機工作時，動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。偏心軸旋轉時，動顎板與定顎板時而靠近，時而遠離，靠近時，物料受到擠壓，撞擊而破碎，離開時，符合規格的物料就從排料口排出。如此往復運動，完成物料的破碎工作。

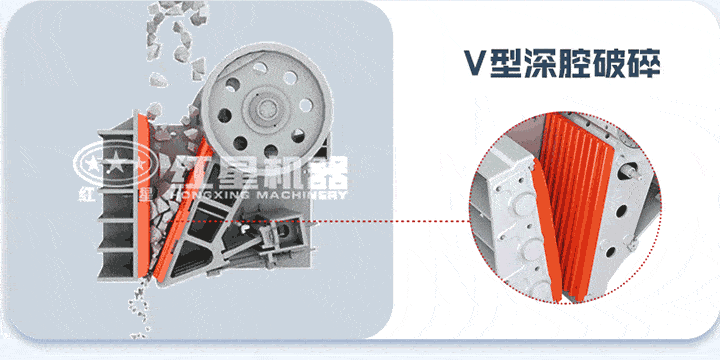

煤炭顎式破碎機工作原理

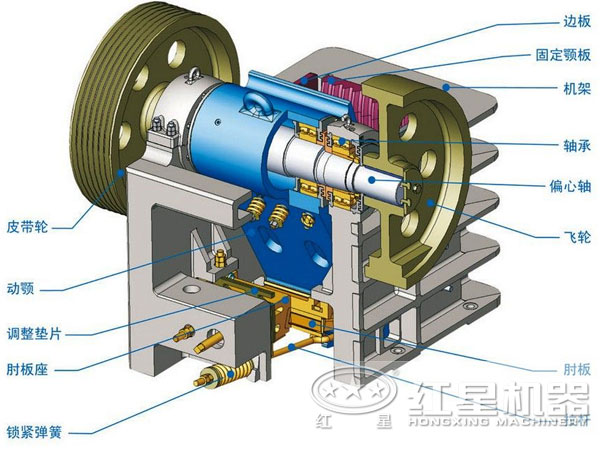

組成結構
技術參數
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
