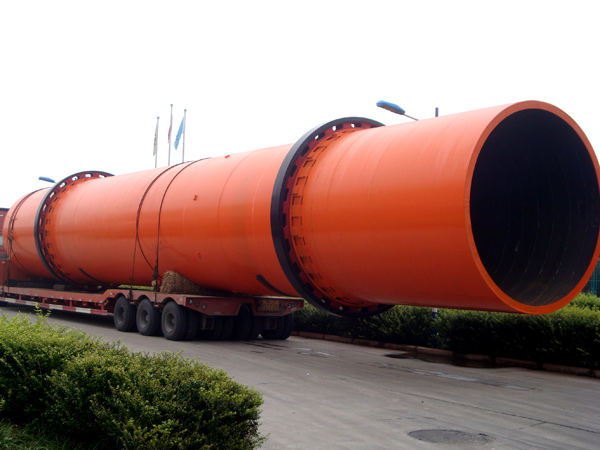

陶粒砂烘干機簡介
陶粒砂烘干機主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。紅星烘干機采用新型揚料板裝置，具有導向、均流、揚料等多項功能。因此，被用于選礦、建材、冶金、化工等部門烘干一定濕度的物料。烘干機設備對物料的適應性強，可以烘干各種物料。

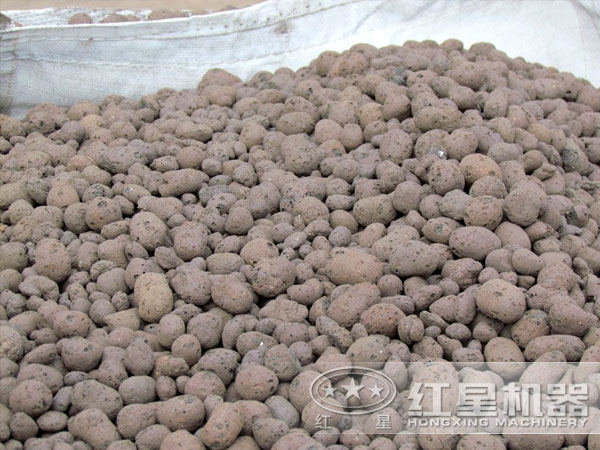

陶粒砂物料
陶粒，利用各類粘土、板巖、頁巖、煤矸石、及工業固體廢棄物等多種原料，經過陶瓷燒結而成，一般是用來取代混凝土中的碎石和卵石。陶粒砂具有密度低、保溫隔熱、抗?jié)B性優異、抗堿集料反應性優異、吸水率低、抗凍性能和耐久性能好等眾多優點。在陶粒發明和生產之初，它主要用于建材領域，由于技術的不斷發展和人們對陶粒性能的認識更加深入，陶粒的應用早已超過建材這一傳統范圍，不斷擴大它的應用新領域。陶粒在建材方面的應用，已經由100%下降到80%，在其他方面的應用。
1、結構設置合理，能使陶粒砂在陶粒砂烘干機徑向截面全面均勻分布，料幕成為薄、均、全的狀態，從而成品大大得提高。
2、陶粒砂烘干機選用合理的運行參數，煤耗量和電耗量一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。
陶粒砂烘干機的熱源來自燃燒裝置，是采用順流式加熱方式。因此需要烘干的物料從進料箱、進料溜進入筒體，隨即被螺旋抄板推向后端。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
技術參數
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
