溢流型球磨機簡介

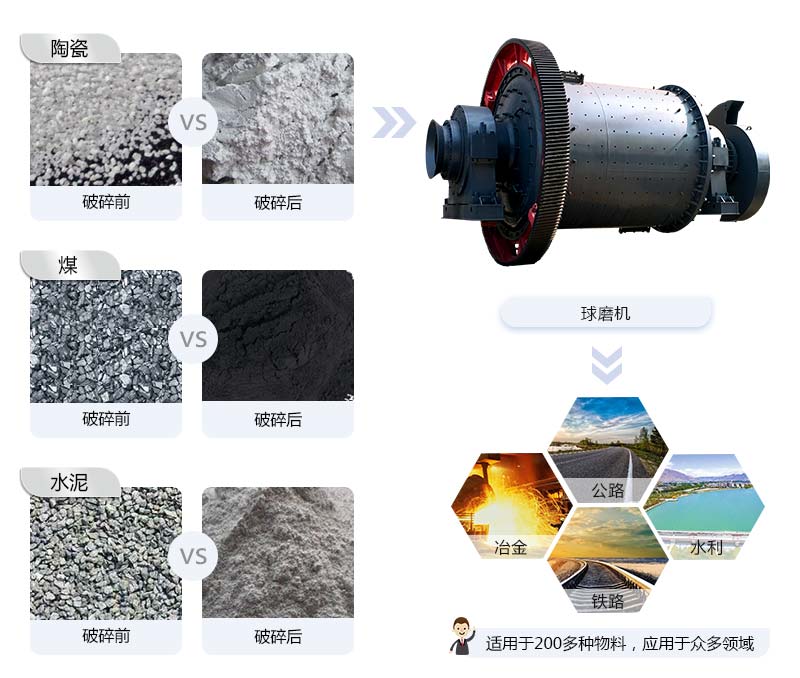

球磨機應用范圍

磨礦機所用的機械設備稱為磨礦機或粉磨機。磨礦機的種類眾多，按照磨礦介質不同，有球磨機、棒磨機、自磨機、半自磨機等。選礦廠中廣泛應用的磨礦設備是球磨機和棒磨機。球磨機中目前只有格子型球磨機及溢流型球磨機被采用。

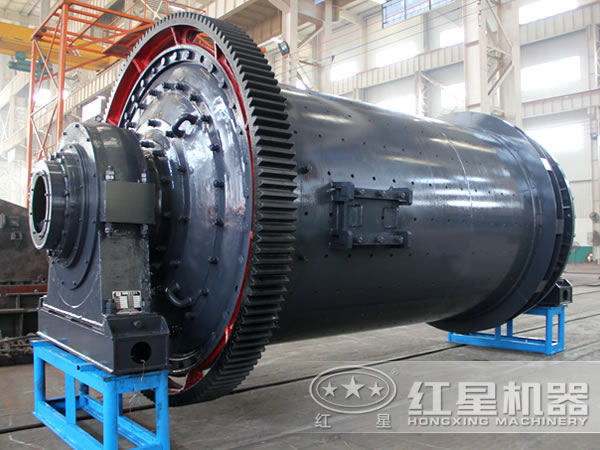

球磨機

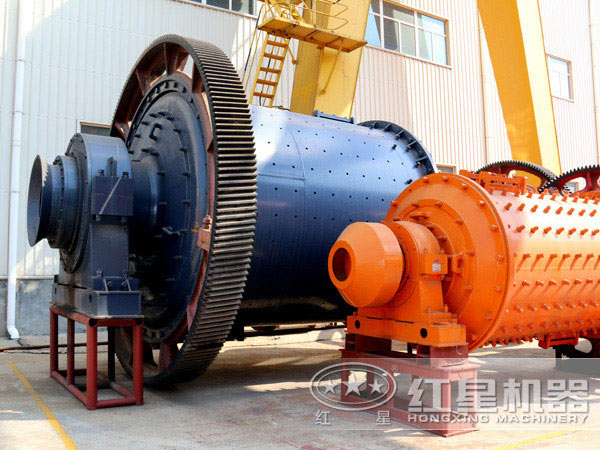

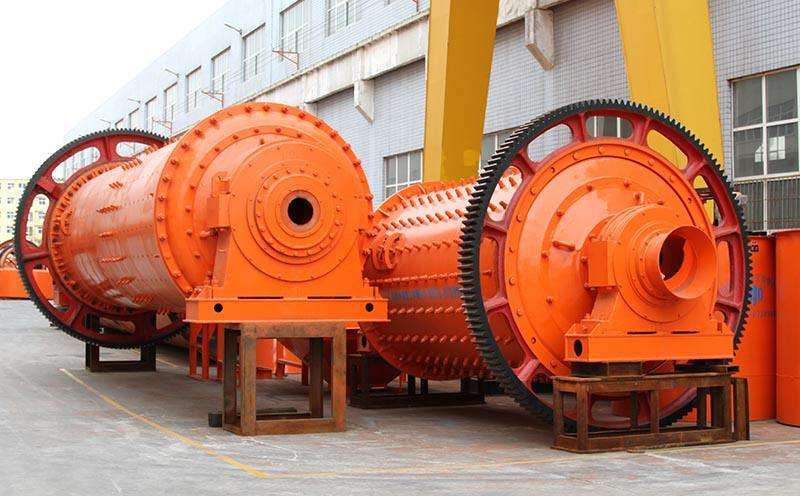

不同型號球磨機

溢流型磨機優勢

相對于格子型球磨機來說，溢流型磨機在排礦部分沒有扇形格子板裝置，其排礦端中空軸直徑大于給礦端，從而給礦端和排礦端的礦漿面形成一定高差，促使磨碎的礦漿自留到排礦端，經排礦口移除，故稱為溢流型球磨機。由于溢流型球磨機的磨細產物是從排料中軸頸中溢流除去的，磨礦時間長，產物粒度細，是以的磨碎產物粒度為-0.1mm或-0.074mm粒級的質量分數>80%.一般在兩端磨礦流程中，格子型球磨機多用在一段，溢流型多用在第二段細磨。但由于格子型球磨機處理能里大，產品過粉碎現象少，當前有優先選用格子型球磨機的趨勢。(注：溢流型磨機參數)

格子型球磨機的優勢

格子型球磨機與溢流型磨機主要由筒體、給礦器、排礦器、傳動裝置、軸承和潤滑系統等六個部分組成。格子型球磨機中磨細的物料隨礦漿通過隔板上的排礦小孔排出，排料端的礦漿面低于中間軸頸的礦漿流出面，屬于低水平、強制排礦。格子型球磨機由于格子板的存在，可以多裝球，而且便于裝小球。格子型球磨機生產率較溢流型球磨機約提高20%～30%，盡管功耗比同規格溢流型高，但比功耗地。（注：格子型球磨機參數）

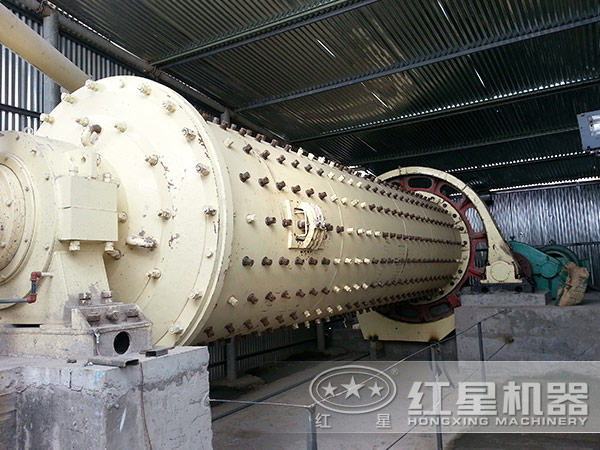

球磨機作業現場

自磨機與半自磨機

自磨機是借助礦石本身在筒體內的沖擊和磨剝作用，使礦石達到粉碎的磨礦設備。礦石自磨機中加入適量鋼球，就稱為半自磨機。自磨機與半自磨機的應用范圍，已由處理非金屬礦石擴展到黑色金屬、有色金屬銅礦、鉬礦、鉛鋅礦和稀有金屬礦石等方面。自磨機與半自磨機的排礦端蓋為錐形，上面有波峰襯板，對下落物料有彎折作用，使返回粗粒物料拋向筒體中心，磨細的礦粒靠風（干式）或排量端的襯板（濕式）實現強迫排料。

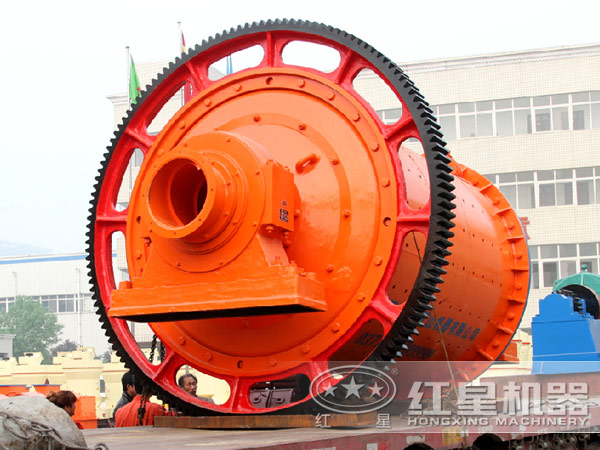

準備發貨的球磨機

球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

技術參數
